Как устроен песочный фильтр для бассейна

Песочные фильтры считаются оптимальным решением для организации циркуляции и очистки воды в бассейне от механических примесей. Они дороже картриджных, но зато служат без обслуживания гораздо дольше. Песочный фильтр целесообразно устанавливать, если надо очищать воду в бассейне объёмом от 5 кубометров. В резервуарах поменьше выгоднее использовать более простые системы. Из этой статьи вы узнаете, какие функции выполняет песочный фильтр в бассейне, как он устроен и работает, как его правильно установить, эксплуатировать и обслуживать.

Зачем нужен песочный фильтр для бассейна?

Песочные фильтры для бассейна выполняют несколько функций:

1. Очищает воду от механических примесей, в том числе, связанных при помощи коагулирующих препаратов.
2. Обеспечивает равномерное перемешивание воды в бассейне, за счёт чего исключается образование застойных зон.
3. Улучшает смешивание с водой применяемой в бассейне химии.
4. Улавливает крупный мусор за счёт наличия сетчатых фильтров грубой очистки.
5. Делает бассейн не только чистым, но и “живым” — за счёт бурлящей воды.
6. Позволяет удобно сливать воду с бассейна при необходимости.
7. Упрощает обслуживание бассейна.

Конечно же, основная функция песочного фильтра заключается в очистке воды от механических загрязнений.

Читайте подробнее про фильтрацию воды в бассейне для очистки от примесей.

Конструкция и принцип работы песочного фильтра

В целом, песочный фильтр для бассейна представляет собой герметичную ёмкость из пластика или стеклопластика, в которой находится крупнозернистый песок. Принцип работы заключается в том, что вода принудительно прогоняется через наполнитель, в котором задерживаются механические загрязнения. Рассмотрим устройство и принцип работы более детально.

Песочный фильтр классической конфигурации состоит из следующих деталей и узлов:

1. Стеклопластиковый корпус. Самая большая деталь устройства. Обычно имеет бочкообразную форму. Также есть каплевидные и шарообразные корпуса. Внутри он полый, и в нём находится коллектор с песком.
2. Наполнитель. Поскольку фильтр песочный, то логично, что в качестве наполнителя в нём используется песок. Но не обычный строительный — с карьера или реки — а специальным образом подготовленный. Песок должен быть чистым, кварцевым, фракцией 0,45...0,85 мм. В комплектации фильтра обычно отсутствует и покупается отдельно.
3. Пяти- или шестиходовой клапан. Это узел управления режимами песочного фильтра. Представляет собой пластиковый корпус с ходами для воды и ручкой-краном, с помощью которой вода направляется в соответствующем направлении. Конфигурация и функционал клапана зависит от модели песочного фильтра. Стандартные имеют 5 или 6 режимов.
4. Манометр. Устанавливается на входе грязной воды в песочный фильтр и служит для контроля её давления. По сути, манометр нужен для определения степени засорённости наполнителя. Здесь действует простой принцип — чем больше засорён песок, тем труднее воде через него проходить, и тем большее давление вынужден создавать насос.
5. Коллектор. Находится внутри песочного фильтра и служит для равномерного распределения грязной воды по наполнителю. Технически представляет собой несколько перфорированных патрубков, соединённых в общий трубопровод.
6. Патрубок для забора грязной воды. В зависимости от конструкции песочного фильтра находится снизу или возле клапана управления.
7. Патрубок для возврата воды в бассейн. Располагается с противоположной стороны от заборного патрубка.
8. Патрубок для слива воды в канализацию. Обычно находится возле многоходового клапана управления.
9. Электронасос. Песочный фильтр невозможно эксплуатировать без принудительной циркуляции воды. Эту функцию выполняет насос центробежного типа. Устанавливается на линии забора грязной воды из бассейна. То есть через насос вода проходит по пути бассейн — скиммер+донник — фильтр грубой очистки — насос — многоходовой клапан — песочный фильтр. Дальше путь воды зависит от положения, в котором находится многоходовый клапан.
10. Фильтр грубой очистки. Всегда устанавливается непосредственно перед насосом, чтобы в него не попадал крупный мусор, способный быстро вывести крыльчатки из строя. Представляет собой сетчатое ведёрко из мягкого пластика, установленное в корпусе с прозрачной крышкой.
11. Запорная арматура. Устанавливается с обеих сторон фильтра грубой очистки, чтобы была возможность его обслуживать.
12. Обвязка. В минимальной комплектации состоит из труб, скиммера, донника и форсунки.

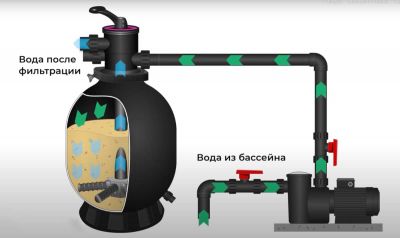

В основном режиме фильтрации всё это вместе работает по следующему принципу. За счёт работы электронасоса грязная вода засасывается из бассейна в систему через скиммер и донник (либо через переливной лоток в бассейнах соответствующего типа). Далее она проходит через фильтра грубой очистки — один находится в скиммере, а второй перед насосом.

Через многоходовый клапан, включённый в режим фильтрации, вода попадает в корпус фильтра и проходит через наполнитель. Все механические включения, при этом, задерживаются песком. Чистая вода под давлением выходит из корпуса фильтра и подаётся в бассейн через установленную там форсунку.

Это только основной режим работы песочного фильтра. Остальные рассмотрены ниже.

Режимы работы

Классический песочный фильтр с шестиходовым клапаном управления имеет шесть режимов работы:

1. Фильтрация. Вода забирается из бассейна, проходит очистку песком, и возвращается обратно в чашу. Это основной режим, в котором фильтр в основном и эксплуатируется.
2. Закрыто. В этом режиме вода не может проходить через наполнитель песочного фильтра ни в каком направлении. Используется он для обслуживания системы. В том числе, при ревизии фильтра грубой очистки, который находится перед электронасосом.
3. Циркуляция. В этом режиме вода направляется многоходовым клапаном мимо песчаного наполнителя. Используется для перемешивания воды в бассейне с той или иной целью. Например, для “оживления” бассейна, либо для тщательного перемешивания введённый в воду препаратов.
4. Слив. Вода, забранная из бассейна, мимо песчаного наполнителя сразу сбрасывается в канализацию. Режим используется для частичного или полного опустошения чаши.
5. Обратная промывка. В этом режиме вода из бассейна пропускается через песчаный наполнитель в обратном нормальному направлении. За счёт этого грязь, скопившаяся в песке, вымывается и вместе с водой сбрасывается в канализацию. Режим позволяет существенно увеличить ресурс недешёвого наполнителя для песочного фильтра.
6. Промывка. Режим, который по инструкции необходимо ненадолго включать после выполнения обратной промывки, а также после замены или первой засыпки наполнителя. Служит для выравнивания и уплотнения песка.

Особенности использования основных режимов работы песочного фильтра рассмотрены отдельно.

Варианты засыпки песка в фильтровальный бак

Наполнение песочного фильтра можно организовать двумя способами:

1. Один слой. Вся засыпка представляет собой песок одинаковой фракции. Этот способ бюджетный, но не самый эффективный в плане степени очистки воды.
2. Много слоёв. В фильтр засыпается песок разной фракции. По ходу движения воды в режиме фильтрации — от крупнозернистого до мелкозернистого. Такой подход позволяет существенно увеличить эффективность работы песочного фильтра.

В частных системах водоподготовки бассейнов обычно применяется первый способ, так как он проще, дешевле. Многослойная засыпка песка в фильтровальный бак используется в больших общественных бассейнах с повышенными требованиями к чистоте воды и высокой интенсивностью эксплуатации.

Как правильно выбрать фильтр для бассейна?

Песочный фильтр для бассейна подбирается по объёму чаши и следующим характеристикам:

• Рабочая площадь фильтра.
• Максимальная температура воды.
• Давление воды.
• Допустимая фракция песка.
• Масса песка для одной засыпки.

Для среднего частного бассейна объёмом 8...12 кубометров подойдёт модель с площадью фильтра около 0,06 квадратных метров, рассчитанная на максимальное давление 6 атмосфер и температуру воды до 35 градусов по Цельсию. Фракция песка — 0,45...0,85 мм. Масса одной засыпки (сухая) — 7...9 кг. Для других случаев при выборе фильтра для бассейна обратитесь к специалистам.

Как часто менять засыпку фильтра?

При правильной эксплуатации песочного фильтра засыпку можно не менять годами. О замене придётся задуматься тогда, когда обратная промывка не помогает удалить из песка скопившиеся загрязнения. Увидеть этот момент можно по манометру, которым оснащается любой песочный фильтр. Если давление после промывки не падает до нормального, значит песок пора менять на свежий.

Что такое обратная промывка фильтра и как часто её нужно делать?

Когда грязная вода проходит через наполнитель песочного фильтра, большая часть механических включений задерживается в верхних слоях (если вода идёт в режиме фильтрации вниз). Обратная промывка позволяет удалить эту грязь без разборки фильтра и замены наполнителя.

Работает этот режим очень просто. Вода, забранная из бассейна, пропускается через песок в обратном направлении. За счёт этого грязь вымывается из верхних слоёв наполнителя и вместе с водой удаляется в канализационную систему.

Частота применения обратной промывки определяется всегда индивидуально по манометру. Если давление в режиме фильтрации существенно повысилось, значит наполнитель загрязнился и его пора промыть. Номинальные и сервисные значения давления указываются производителем в технических характеристиках песочных фильтров. Если рассматривать для примера небольшой бассейн на 10 кубометров, который понемногу используется каждый день, то обратную промывку нужно будет включать хотя бы раз в неделю.

Сколько должен работать фильтр в бассейне?

В основном режиме фильтрации песочный фильтр эксплуатируется больше всего. Остальные режимы — сервисные, и включаются только по мере необходимости. Чтобы поддерживать воду чистой, фильтр для бассейна должен работать, минимум, 6 часов в сутки. Дополнительно время работы можно рассчитать по производительности электронасоса. Чем она ниже, тем дольше должна работать система.

Как установить песочный фильтр для бассейна?

Чтобы установить песочный фильтр, следует соблюдать такие правила и рекомендации:

1. Источник питания электронасоса песочного фильтра должен быть на расстоянии не менее 4 метров от бассейна.
2. Сам фильтр должен быть не ближе 3 метров.
3. Этими правилами можно пренебречь, если система установлена в соседним с бассейном помещении, за стеной или герметичной межкомнатной перегородкой.
4. Корпус фильтра должен быть установлен ниже минимального верхнего уровня воды в бассейне.
5. Место установки должно быть обустроено так, чтобы был свободный доступ к управляющему клапану, манометру, фильтру грубой очистки и запорной арматуре.
6. Не включайте фильтр при закрытой запорной арматуре.
7. Не включайте фильтр, когда многоходовый клапан установлен в режим “закрыто”.
8. Не включайте фильтр, если в бассейне уровень воды ниже нормы.
9. При подключении фильтра к питанию соблюдайте требования электробезопасности.
10. Вся обвязка песочного фильтра должна быть герметично собрана — в случае попадания в систему воздуха электронасос быстро выйдет из строя.
11. Сборка, наполнение фильтра песком и подключение его к обвязке осуществляется в соответствии с инструкцией, прилагаемой к конкретной модели.
12. С первого запуска песочного фильтра запомните раз и навсегда — перед каждым переключением режима работы электронасос необходимо выключить и обесточить.

Чтобы песочный фильтр функционировал эффективно, доверьте его подбор и установку профессионалам. Особенно, если это фильтр для неразборного стационарного бассейна.
