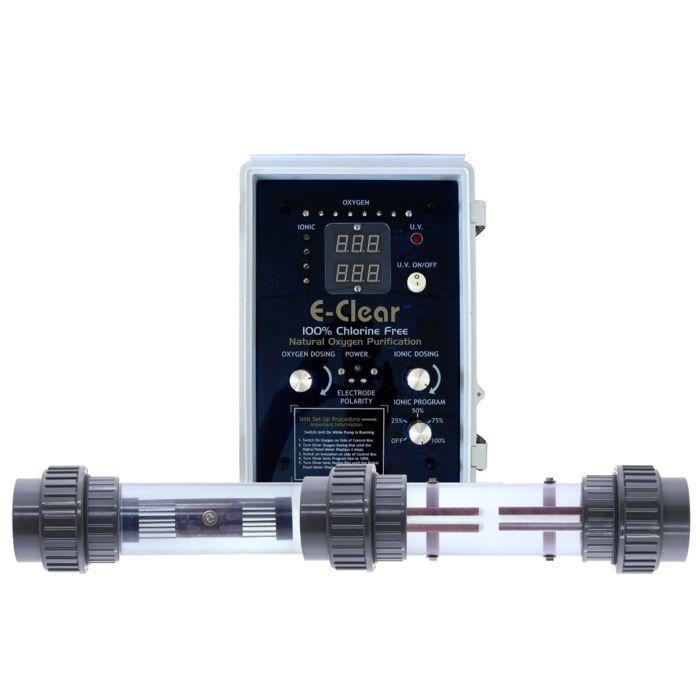

Система обеззараживания E-Clear до 150 м3 (MKX/CFSI-150)

Система предназначена для обработки озоном очищенной оборотной воды открытых бассейнов и водоемов с целью обеззараживания и повышению качества очистки.

ПРЕИМУЩЕСТВА ОЗОНИРОВАНИЯ

Свойства:

• Высокая скорость воздействия на микроорганизмы.
• Отсутствие привыкания у микроорганизмов.
• По сравнению с традиционными дезинфектантами, уничтожает более широкий спектр возбудителей заболеваний.
• Высокая окислительная способность.
• Усиливает коагуляционные свойства.
• Распадается на кислород.
• Технологичен, производится из атмосферного воздуха.

Эффект:

• Экологически чистая вода высокого качества, безопасная для купающихся.
• Повышенная эффективность водоочистки.
• Отсутствие запахов.
• Отсутствие аллергических реакций.
• Отсутствие хлорорганических производных в воде и в зоне дыхания (неизбежны при хлорировании воды).
• Отсутствие негативного влияния хлора на окружающую водоем экосистему.
• Улучшение способности водоема к самоочищению.
• Сокращение потребления реагентов, используемых для очистки и обеззараживания воды.
• Купание в озонированной воде обладает оздоровительным эффектом, повышает тонус, снимает синдром хронической усталости, восстанавливает работоспособность.
  • Технические характеристики установки озонирования

Производительность по Озону – до 20 г Оз/час.

Концентрация озоно-воздушной смеси – до 100 г Оз/м³.

Продолжительность работы — до 24 часа в сутки.

Проток озоно-воздушной смеси – 0,3 м³/час

Проток охлаждающей жидкости (воды) – 0,3 м³/час

1.3. Качество исходной   воды.

Состав исходной воды, поступающей на озонирования - согласно данным Заказчика.

Оптическая проницаемость исходной воды — не менее 80%.

1.4. Требование   к автоматизации.

Система озонирования работает в автоматическом режиме – в зависимости от режимов водообмена.

2. Установка озонирования, общие данные.

2.1. Схема организации системы озонирования.

2.2. Установка озонирования. Краткое описание.

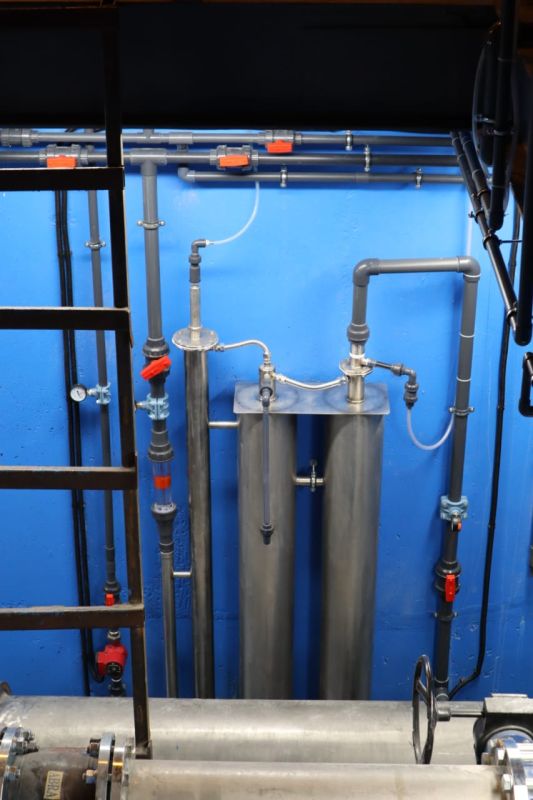

Установка озонирования предусматривает озонирование части оборотной воды в контактной/газоотделительной камере. Камера может включать в себя эжекционный узел и/или диспергатор. Озонированная вода возвращается в систему водообмена.

По согласованию с ихтиологом, возможна подача воды, насыщенной озоном, непосредственно в пруд.

Воздушная смесь с остаточным озоном может отводиться в атмосферу или на деструктор озона или на повторное использование (опционно).

Озон производится в озонаторе непосредственно на месте размещения установки.

2.2. Основные компоненты установки озонирования:

ПРИМЕЧАНИЕ: Магистральные трубопроводы и озонопроводы в поставку не входят, могут быть поставлены по согласованию с Заказчиком с учетом реальных условий подключения.

3.1. Электропитание:

Эжекционно-смесительный узел – до 1.5 кВт. (220В).

Озонатор – до 1.5 кВт (220В)

(Подлежит уточнению при согласовании ТЗ).

3.2. Условия размещения оборудования:

Габариты Контактного блока VIRIL (с учетом насоса) – 400х600х1950 (Н) мм. *

Габариты озонатора 700х600х1000 (Н) мм. *

Расстояние от Озонатора до Контактного блока – до 15 м.

Озонатор должен быть размещен в сухом помещении, оснащенном принудительной вентиляцией. Желательно, чтобы такое помещение было выше уровня воды в водоеме.

К озонатору необходимо подвести холодную воду для охлаждения. Рекомендуется использовать холодную воду, используемую для подпитки водоема. Воду после озонатора рекомендуется отводить в систему водообмена.

ПРИМЕЧАНИЕ:

• * - размеры для справки;
• Возможна разработка и изготовление нестандартного оборудования, исходя из реальных условий размещения на объекте.

3.3. Вентиляция:

Для помещения, где будет расположено технологическое оборудование, рекомендуется предусмотреть вентиляцию и возможность локального осушения воздуха.

3.4. Подводимые коммуникации:

• отопление;
• подвод воды на обработку;
• подвод воды на охлаждение озонатора;
• электроснабжение;
• контур заземления.
